MÔ TẢ:
Máy phun sơn tự động phục vụ ngành sơn gỗ nội thất được Hùng Vương CNC nghiên cứu và chế tạo bao gồm nhiều chức năng sơn như:
- Sơn phẳng ( phù hợp sơn mặt phẳng gỗ, MDF, vách ốp tường…)
- Sơn cửa gỗ ( phù hợp sơn cánh cửa, sơn mặt bàn phù hợp với cả sơn trên vật liệu nhựa, gỗ nhựa, sắt, nhôm….).
- Sơn khối ( sơn sản phẩm có cạnh cao như vỏ điều hòa, bình nóng lạnh, khối hộp…)
- Sơn nhiều sản phẩm ( phù hợp với những sản phẩm nhỏ có chung kích thước)
- Sơn liên tục ( chức năng này áp dụng cho hệ cấp phôi băng tải, nó được coi như là một máy sơn tự động băng tải.)
Ngoài ra phần mềm của máy sơn gỗ nội thất tự động do Hùng Vương CNC sản xuất còn có nhiều ưu điểu khác như chế độ đo chiều dài sản phẩm, chế độ tự động start sét thời gian dừng nghỉ, nhiều chế độ cảnh báo an toàn, thông số điểm sơn, tràn cạnh, khoảng cách cách cạnh tùy chỉnh… để giúp tối ưu hóa cho nhiều loại sản phẩm khác nhau.
VIDEO CÁC CHỨC NĂNG SƠN CÓ TRONG MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT CỦA HÙNG VƯƠNG CNC:
ƯU ĐIỂM MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT DO HÙNG VƯƠNG CNC SẢN XUẤT:
- Máy được sản xuất tại việt nam: phần mềm tiếng việt dễ vận hành, bảo hành và khắc phục sự cố lưu động.
- Máy được điều khiển bằng PLC và màn hình HMI sử dụng phổ biến trong máy công nghiệp, cho độ bền và ổn định cao hơn máy điều khiển bằng controller khác trên thị trường.
- Máy chạy tốc độ cao: Máy được thiết kế chạy dây đai PU lõi thép 8M giúp máy vận hành di chuyển nhanh nhưng vẫn êm ái.
- Tiết kiệm sơn hơn máy sơn sử dụng điều khiển máy tính: Đặc tính lập trình PLC giúp đóng ngắt súng sơn 1 cách tùy chỉnh và nhanh chóng, điều mà các controller chạy Gcode ( máy tính) không làm được.
- Khung máy lắp ghép: máy phun sơn tự động băng tải được hùng vương CNC thiết kế toàn bộ lắp ghép, giúp việc tháo lắp và vận chuyển một cách dễ dàng.
THÔNG SỐ KỸ THUẬT CHÍNH CỦA MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT:
1 | MÁY SƠN GỖ NỘI THẤT TỰ ĐỘNG | Kết cấu khung vỏ và hành trình sơn | Khung thép hộp kích thước (4200x2200x2000) sơn tĩnh điện |
Vỏ máy tôn tấm cắt laser chấn gấp sơn tĩnh điện. | |||
Liên kết khung lắp ghép bắt ốc | |||
Hành trình sơn 2800x1200x200 mm ( dài x rộng x cao) | |||
Thiết bị điện | Điều khiển PLC omron, màn hình cảm ứng HMI kinco 7inch | ||
Thiết bị điện CHINT, sunword, IDEC, cadisun… | |||
Motor XY hybrid servo 8Nm, ZA step motor | |||
Hệ thống dẫn động | Dẫn động dây đai PU8M-29 lõi thép | ||
Thanh trượt Y SBR20 mạ crome kèm con trượt SBR20LUU, trục X thanh Trượt vuông HGR25 kèm con trượt HGW25CC | |||
Chương trình sơn | Giao diện tiếng việt | ||
Tích hợp chức năng sơn phẳng, sơn cửa, sơn khối, sơn nhiều sản phẩm | |||
Có chức năng sơn liên tục ( sơn băng tải) và nhận dạng chiều dài sản phẩm nếu áp dụng cấp phôi băng tải | |||
Bơm sơn, súng sơn | 1 bơm màng + 2 súng sơn tự động trifity | ||
Dây hơi dẫn hơi PU phi 8mm, van điều áp Airtac, van điện từ STNC, cút hơi nối nhanh, dây dẫn sơn chuyên dụng vật liệu nhựa PE | |||
Thông số kỹ thuật máy | Điện áp sử dụng 3 pha 380v, điện áp tiêu thụ 1kw | ||
Công suất sơn phẳng tối đa 2 m2/ phút, sơn liên tục 3 m2/ phút. Sơn cửa, sơn mặt bàn tối đa 300 sản phẩm/ 8 tiếng làm việc |
2 | CẤP PHÔI BĂNG TẢI | Khung kích thước | Kích thước 6000x1650x650 mm ( dài x rộng x cao) |
Khung vách thép tấm cắt laser chấn gấp, chân thép hộp mạ sơn tĩnh điện, xà gồ chất liệu thép hộp mạ không sơn | |||
Khoảng cách 2 xà gồ 250mm | |||
Xích C2050 ( xích bước đôi loại có tai) | |||
Nhông C2050 12 răng | |||
Điện điều khiển | Motor kéo 400w qua giảm tốc I25-50 | ||
điều khiển qua biến tần ( Inventer) 750W tùy chỉnh tốc độ |
3 | BUỒNG THU BỤI SƠN | Kết cấu khung + vách | Bể chứa nước + vách chàn nước chất liệu thép không gỉ |
Vách + trần chất liệu tôn mạ kẽm | |||
Kích thước 4200x1100x1700 (mm) dài x rộng x cao | |||
Liên kết 2 bộ độc lập kích thước mỗi bộ 2100x1100x1700 mm ( dài x rộng x cao) | |||
Liên kết lắp ghép ốc M8 | |||
Quạt hút | Quạt công suất 1.5KW 3 pha số lượng 2 cái | ||
Chủng loại quạt hướng trục motor gián tiếp kéo curoa | |||
Đường kính quạt D650mm | |||
Lưu lượng hút 8000-12000 m3/h | |||
Bơm nước | Bơm chìm công suất 400-800w số lượng 2 cái | ||
Bơm cánh phớt dạng cánh quạt chống tắc | |||
Lưu lượng bơm 6-9 m3/h | |||
Ống gió | Ống gió D500 kèm phụ kiện | ||
Số lượng tiêu chuẩn 2 côn thu 650-500, 6 ống D500 dài 1200mm, 2 bẻ vuông ống gió | |||
Ống gió phát sinh 1tr/ ống, chếch vuông 1tr/ cái, nón che 700k/ cái |
Xem thêm: máy phun sơn tự động hùng vương
VIDEO MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT CẤP PHÔI BÀN XOAY:
Video hoạt động của máy phun sơn tự động hùng vương
Xem thêm: kênh youtube của hùng vương CNC

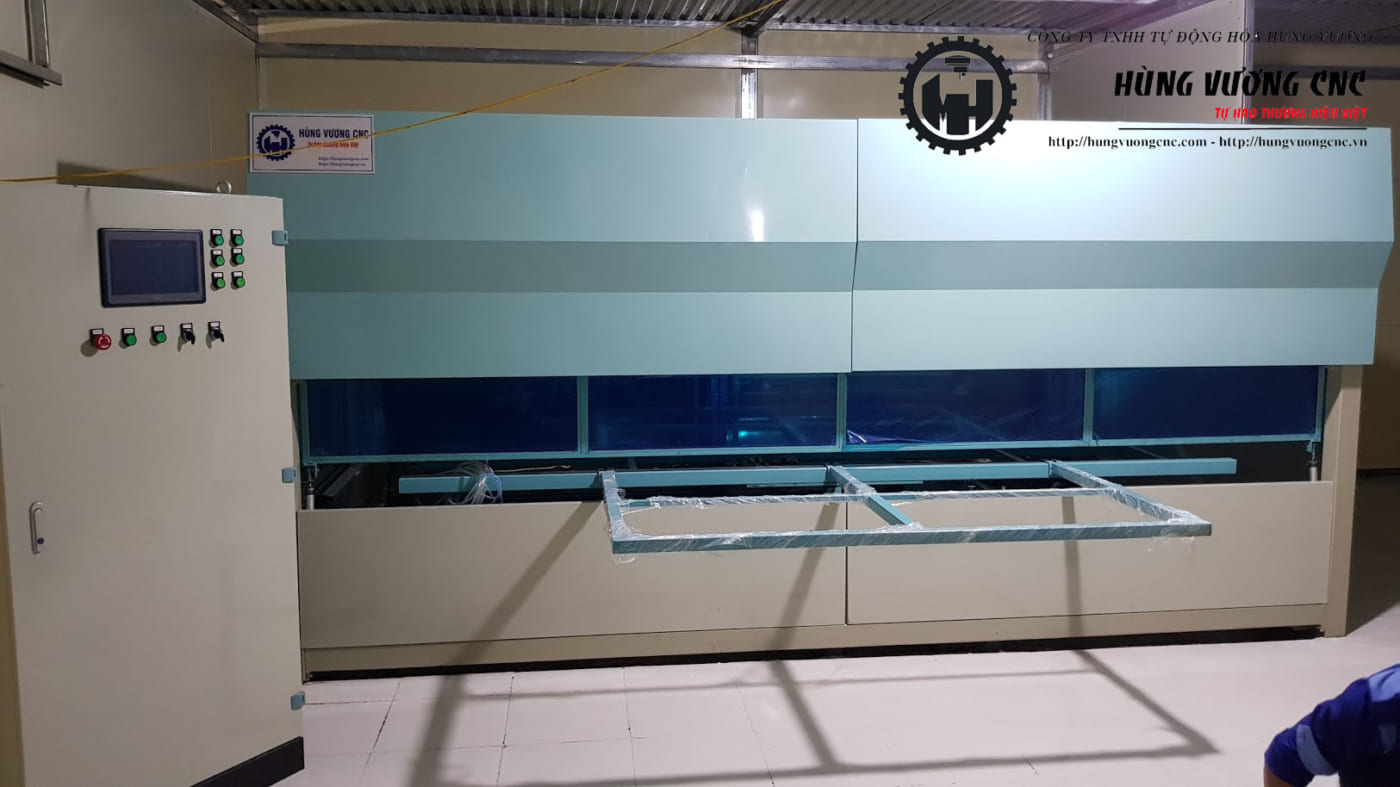

HÌNH ẢNH MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT CẤP PHÔI BĂNG TẢI SẢN XUẤT 2020
HÌNH ẢNH MÁY PHUN SƠN TỰ ĐỘNG GỖ NỘI THẤT CẤP PHÔI BÀN XOAY SẢN XUẤT NĂM 2019
XEM THÊM: các sản phẩm máy phun sơn tự động khác của Hùng Vương CNC
LIÊN HỆ TƯ VẤN : MR HỒNG 0899998881
